人工降雨装置レインカーテン®

特許登録済み

レインカーテン®とは テクノコア開発ノズルの自励振動により、自然に近い降雨状態を、より低い水圧にて再現できるシステムです。
特許を取得したこの技術は、霧雨から豪雨までの雨を周囲約2mの広範囲に散布することができます。
試験研究用途のほか、涼感、防じん、乾燥防止、融雪など、幅広い分野で活用されています。
ものづくりの都市・川口市においてi-mono(いいもの)ブランドに認定されました。

猛暑・節電・温暖化対策に

レインカーテン®は猛暑・節電・温暖化対策に最適。自然な涼しさをお届けします。

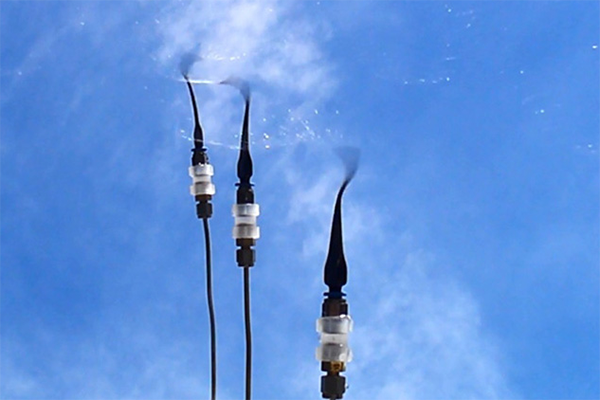

弊社オリジナルの人工降雨用ノズル(特許第4711112号)は、自然の雨(霧雨から豪雨)に近い粒径、降雨量(強度)を、 より低い水圧にて再現できます。降雨範囲も数センチから、無限に設置可能です。世界中のノズルを探された各研究機関の方々に認められ選ばれております。
ものづくりの都市・川口市においてi-mono(いいもの)ブランドに認定されました。

簡単に設置できます。
面倒な配管工事は一切ありません。ホースを水道の蛇口につなぐだけ!
シンプル&ユニーク設計
構造がシンプルなため基本システムは、とても軽量。取扱いや移動が容易です。自励振動で周囲約2mの広範囲に水滴径~2mの小雨を散布可能です。
フレキシブルなシステム
スタンド、タイマー等のオプションについても多種ご用意しておりますので、使い方の選択肢も広がります。融雪、乾燥防止、防塵等、夏期以外にもご活用できます。
多業種への納入実績有り
既存の降雨用ノズルは自然に近い降雨を粒径と降雨量の関係から再現するのが難しいですが、当社のノズルを使用することにより、乗り物、建築物、その他屋外で使われる物など、自然の降雨に対する耐久性、耐水性、視認性、感知性を人工的な降雨を使い、調べるための人工降雨装置が各分野で使われ、各メーカーや教育機関などですでに稼働中です。
低いランニングコスト
電源は不要。停電時でも使用可能です。
使用水量は、わずか0.6L/分(水滴径2mmの標準モード、ノズル2本運転の場合)。
ホースによる水撒き(12L/分)の約1/20の使用量です。
丈夫で長持ち
対候性に優れた主材を採用しており、屋外環境での長期使用が可能です。
レインカーテン®
▲牛の熱中症予防に。
▲パドックの打ち水に。

レインカーテン®基本システム

人工降雨装置レインカーテン®様々な用途に対応しております。
ノズル(2個)/ニップル付ホース/パイプのセット

水道直結タイプ

ご家庭の水道栓に直接設置、好きなところに固定して散水できます。
涼感、水遊び、水やり、砂ぼこり対策などなど、使い方は自由自在です。

レインカーテン®

スタンドタイプ

軽量で持ち運びも簡単。イベントでの熱中症対策、工事現場での粉じん対策など、場所を問わず短時間で設置可能です。
斜めアーム、張り出し型アーム、タイマーなど用途に応じて多様なアレンジが可能 製品テストでも活躍中です。

散水範囲 約2×5[m]
雨の強さ 小雨 ~ やや強い雨
レインカーテン®

門型スタンドタイプ 1

ノズルの種類や数を制御して降雨強度を変化させることが可能です。
自然降雨の再現を目的として、研究所や大学機関で活用されています。

散水範囲 約3×7.5[m]
雨の強さ 小雨 ~ やや強い雨
レインカーテン®

門型スタンドタイプ 2

降雨範囲と均一性アップのためノズル部を揺動させることも可能(オプション)です。
送風機と組み合わせて暴風雨を再現することもできます。

レインカーテン®

フレームタイプ 1

わずかなスペースに短時間で設置可能です。
ノズル数の調整であらゆる種類の降雨を再現できます。
パネルや飛散防止カーテンを設置することで屋内での試験が可能となります。
霧ノズル(オプション)で濃霧も再現できます。

散水範囲 約3×7.5[m]
雨の強さ 小雨 ~ 猛烈な雨
レインカーテン®

フレームタイプ 2

散水した水を回収・再利用する「循環型タイプ」もございます。大量の水を使用する豪雨試験に最適です。
屋内設置フレームタイプは、降雨シミュレーター“フラセール”として利用されています。

レインカーテン®

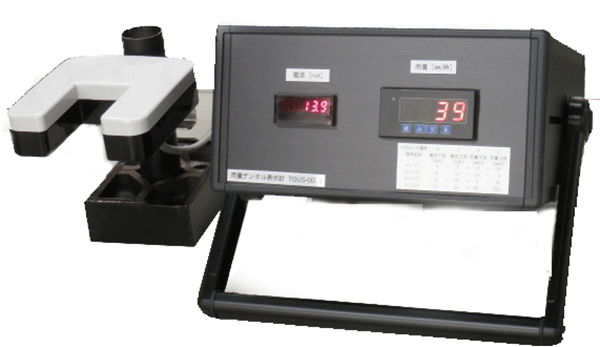

デジタル雨量表示計

雨量を赤外線雨量センサーにて電流値として取り出し、一時間当たりの雨量に換算してデジタル表示を行う装置です。センサー信号電流の表示と、換算雨量表示用のDPMを搭載しています。
簡易的に降雨強度を知る目安となります。

雨量測定範囲 0~600mm/時
感知エリア 25c㎡
雨粒感知最小サイズ 0.2mm以上
センサー部耐環境 IP65
センサー部動作環境温度 -30℃~+60℃
表示部動作環境 周囲温度0℃~+50℃(但し、氷結しないこと)
周囲湿度45~85%HR(但し、結露しないこと)
アナログ電圧出力 1~5V (250Ω)
電源入力 AC100V 2A(以下)
センサー部寸法・重量 125w 135d 38h(取付冶具部を除く)
400g
表示部寸法・重量 160w 140h 230d(キャリングハンドル、フィート部を除く)・3kg
ケーブル長さ センサーケーブル10m、電源ケーブル3m
電圧範囲/
雨量範囲
1~2V/0~0.6 mm/h
2~3V/0.6~6 mm/h
3~4V/6~60 mm/h
4~5V/60~600 mm/h

レインカーテン®特別仕様 納入例

様々な条件・用途に対応し、特別仕様を作成し納品致します。お気軽にご相談ください。

室内試験室 1

福島ロボットテストフィールド

用途 屋内型霧雨豪雨装置
降雨強度 約10 ~180[mm/h]
備考 自動制御
ドローンやロボット、車両等の降雨試験に利用
レインカーテン®

室内試験室 2

国立研究開発法人 土木研究所

用途 土構造物降雨浸透実験
降雨強度 約 1[mm/h]
備考 自動制御
10日間連続運転
小雨状態を長時間再現
レインカーテン®

屋外大型降雨装置

国立研究開発法人防災研究所 雪氷防災研究センター
※同等以上の規模(100m以上)として、自動車用屋内試験路への設置例もございます

用途 積雪後の降雨による屋根への荷重計測実験
降雨強度 約10[mm/h]
備考 範囲2.7×50[m](最大)
エアパージによる凍結防止機構
レインカーテン®

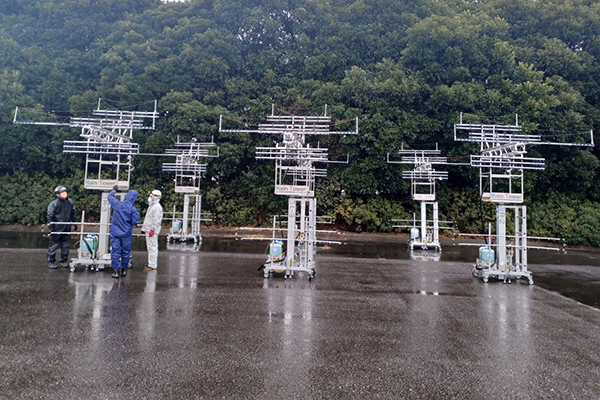

レインタワー
(可搬式高所降雨再現装置)

試験機器メーカー 交通安全環境研究所

用途 屋外試験路へ降雨再現
降雨強度 約40 ~100[mm/h]
備考 ミスト発生装置付き
キャスター、転倒防止アウトリガー付き
集中制御機構
レインカーテン®

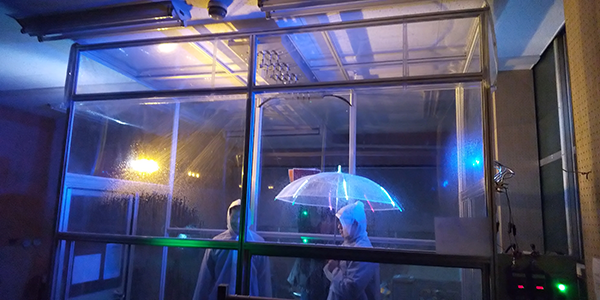

コンテナ式体験室 1

官公庁 地方支分部局

用途 防災教育プログラム用
降雨強度 約10 ~300[mm/h]
サイズ 約5×2[m]
備考 ポップアップルーフ
暴風体験用ファン
水没ドア開閉体験装置
タッチパネル制御
レインカーテン®

コンテナ式体験室 2

官公庁 地方支分部局

用途 防災教育プログラム用
降雨強度 約10 ~300[mm/h]
サイズ 約4×2[m]
備考 ポップアップルーフ
演出ナレーション連動
手すり付き出入口ステップ
タッチパネル制御
レインカーテン®
